A-135-2
Quad VCA /
Voltage Controller Mixer
lieferbar

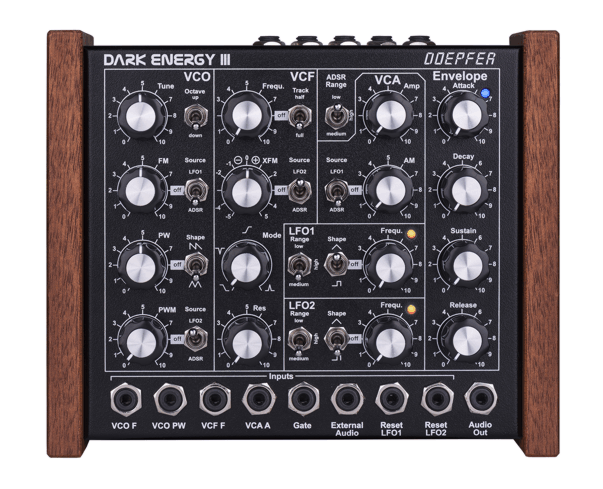

"Auch in der dritten Generation kombiniert der monophone Analog-Synthesizer eine tolle Haptik mit einem durchdachten Design, das die Grundlage für den überzeugenden Klang bildet ......
Der neue VCO ... in Verbindung mit dem morphbaren Multimodefilter und den erweiterten LFO-Optionen macht er die Neuauflage zum bisher besten Dark Energy".

Youtube-Video von Synth Anatomy: https://www.youtube.com/watch?v=IZLJNtpVw3E&t=46s

A-105-4
Quad Poly VCF

https://www.youtube.com/playlist?list=PLTnE9FqlS9Qg1ooh4-lqTc5ECOtVu38ye

Ein Video, das im Detail zeigt welches Equipment Biggi von GusGus verwendet, ist auf Youtube verfügbar.

Sehr stolz sind wir auf die beiden Auszeichnungen, die uns von Sonicstate auf der NAMM verliehen wurden:

• Best Modular (für die neuen polyphonen A-100-Module)

• Top Chap

Herzlichen Dank an dieser Stelle an Nick von Sonicstate !

Hier der Link zu allen Awards:
http://www.sonicstate.com/news/2018/02/06/namm-2018-best-of-show-awards

Link zum Video:
https://www.youtube.com/watch?v=AFFVuWP8ZxQ

A-100LMS9 und A-100LMB

Low Cost Versionen der A-100 Monster-Cases A-100PMS9 und A-100PMB
wahlweise aus rohem Holz oder schwarz beschichtet (Zusatz "V")

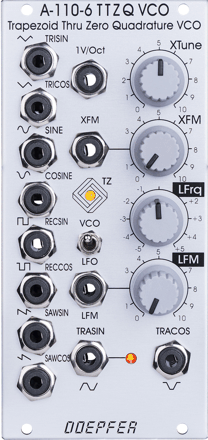

A-110-6 beruht auf einem völlig anderen Design als gängige VCOs und verwendet ein sog. Quadratur-Trapezoid als Grundwellenform (normalerweise werden bei VCOs Sägezahn oder Dreieck als  Grundwellenform verwendet). Zusätzlich zu dieser speziellen Wellenform-Kombination bietet das Modul auch lineare Thru Zero Frequenzmodulation und sog. Quadratur-Ausgänge für alle Wellenformen (d.h. jeweils zwei um 90 Grad phasenverschobene Signale). Die beiden Grundwellen-formen werden mit Trapezoid-Sinus (TRASIN) und Trapezoid-Cosinus (TRACOS) bezeichnet. Die anderen Standard-Wellenformen (Dreieck, "echter" Sinus, Sägezahn und Rechteck) werden aus diesen beiden Kurvenformen durch Waveshaper abgeleitet.
Das Modul verfügt über zwei Steuer-Einheiten: eine lineare und eine exponentielle:
Die exponentielle Sektion besteht aus dem Regler XTune, dem 1V/Oktave-Steuereingang und dem exponentiellen FM-Eingang XFM mit zugehörigem Abschwächer.
Die lineare Sektion besteht aus dem Regler LFrq und dem linearen FM-Eingang LFM mit zugehörigem Abschwächer.
Die Tonhöhe aller Ausgänge ist bestimmt durch die Steuerspannungen beider Sektionen. Die lineare Sektion steuert die Frequenz über eine linearen Kennlinie.
Steht der Regler LFrq auf Rechtsanschlag, so arbeitet das Modul wie ein "normaler" VCO und die Tonhöhe wird von der exponentiellen Einheit mit dem Regler Xtune, dem exponentiellen FM-Eingang XFM und dem 1V/Oktave-Steuereingang in der üblichen Weise eines VCOs gesteuert.
Wird der Regler LFrq vom Rechtsanschlag beginnend gegen den Uhrzeigersinn gedreht, so ändert sich die Frequenz mit einer linearen Kennlinie und kommt etwa in Mittelstellung (nahezu) zum Stillstand. Wird der Regler weiter gegen den Uhrzeigersinn gedreht, so beginnt die Schwingung von Neuem, jedoch in umgekehrter Richtung. Ist der Linksanschlag des Reglers LFrq erreicht, so arbeitet das Modul wieder als "normaler" VCO.
Das Anlegen eines Modulationssignals (z.B. ein anderer VCO) an den linearen FM-Eingang LFM erzeugt jedoch weitaus interessante Klänge als nur die manuelle Betätigung des LFrq-Reglers. Hiermit erhält man die typischen Klänge, die nur mit Hilfe der linearen Frequenzmodulation (und insbesondere der Thru-Zero-Modulation) möglich sind. Die Kombination von Trapezoid-Kurvenformen in Quadratur zusammen mit der linearen Thru-Zero-Modulation ermöglicht Klangspektren, die von keinem anderen VCO erzeugt werden können.
Mit Hilfe eines Kippschalters kann das Modul auch in den LFO-Modus gebracht werden. Im LFO-Modus sind die Frequenzen um den Faktor 100 kleiner als im VCO-Modus.
Eine zweifarbige LED zeigt die Polarität der linearen Kontrolleinheit an. Eine zweite zweifarbige LED zeigt das Signal TRASIN an, was speziell im LFO-Modus sinnvoll ist.

A-138s ist ein einfaches aber effektives 4-in-2 Mixmodul. Es verfügt über vier Eingänge. Jeder Eingang ist mit einem Abschwächer (Level) und einem Panning-Regler (Pan) ausgestattet. Der Panning-Regler dient dazu das Signal auf den rechten und linken Ausgang zu verteilen. Neben der Anwendung als kleiner Stereo-Mixer ist das Modul auch dazu geeignet variable Parallel-Routings und Feedbacks zu realisieren. Beispielsweise kann das Modul dazu verwendet werden mehrere Audio-Signale auf 2 verschiedene Filter zu routen und auch die Ausgangssignale der Filter auf die Eingänge zurückzuführen.

Das Modul kann auch als "kleiner Bruder" des Matrix-Mixers A-138m angesehen werden.

Ein- uns Ausgänge sind gleichspannungsgekoppelt und ist daher auch für Steuersignale geeignet.

Hinweis: Falls einige der grauen Knöpfe (z.B. Pan) durch schwarzen Knöpfe ersetzt werden sollen, so können Sie diese als Ersatzteile beziehen. Der Austausch kann vom Kunden problemlos vorgenommen werden. Achten Sie ggf. darauf die Knöpfe mit 11,5 mm Durchmesser zu bestellen (A-100KSB in der Preisliste im Abschnitt Ersatzteile).

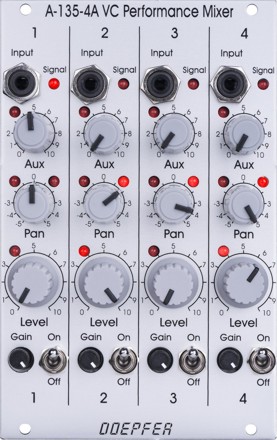

A-135-4A

A-135-4A ist das Hauptmodul. Es arbeitet im Prinzip wie das Modul A-138p, jedoch sind hier alle Parameter - mit Ausnahme von Gain - spannungsgesteuert. A-135-4A beinhaltet pro Kanal vier lineare, spannungsgesteuerte Verstärker (VCA): einen für die Haupt-Lautstärke (Level), zwei für Panorama links/rechts und einen für den Aux-Weg. Alle Steuerkennlinien sind linear. Insgesamt sind in dem Modul 16 VCAs verbaut. Es kommen hochwertige spannungsgesteuerte Verstärker der Fa. Curtis (CEM3381) mit linearer Steuerkennlinie zum Einsatz. Die LEDs zeigen dabei den aktuellen Verstärkungsfaktor eines jeden der 16 VCAs grob an. Als Ausgangs-Einheit wird das Modul A-138o verwendet. A-135-4A und A-138p können auch gemischt zusammen mit einem gemeinsamen Ausgangsmodul A-138o betrieben werden (beispielsweise vier rein manuell bedienbare und vier spannungsgesteuerte Mixer-Eingänge).

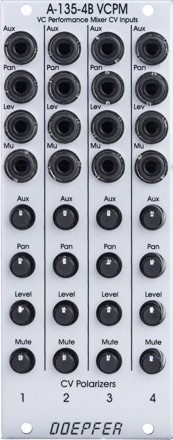

A-135-4B

Über dieses Modul werden dem Hauptmodul die externen Steuerspannungen zugeführt. Folgende Parameter sind für jeden Kanal getrennt spannungssteuerbar: Level (Haupt-Lautstärke), Panorama, Aux-Weg, Mute.
Für jede Steuerspannung steht eine Buchse und ein Polarizer zur Verfügung, damit die Beeinflussung des betreffenden Parameters über die extern zugeführte Steuerspannung wahlweise positiv oder negativ und in wählbarer Dosierung eingestellt werden kann. Die externe Steuerspannung wird dabei zu der manuellen Einstellung des betreffenden Parameters am Hauptmodul A-135-4A addiert und die Summe des Steuersignals mit einer (Level, Aux) bzw. zwei LEDs (Panorama) dort angezeigt.
Die Verbindung zwischen A-135-4A und A-135-4B erfolgt intern über ein 20-poliges Flachbandkabel. Das Kabel kann auch länger ausgeführt werden, so dass das Modul für die CV-Eingänge nicht unbedingt neben dem Hauptmodul angeordnet werden muss (sondern z.B. auch in der Reihe darunter oder darüber).

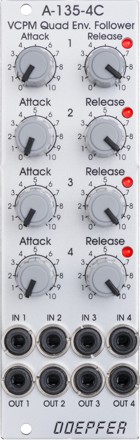

A-135-4C

A-135-4C ist ein 4-facher Hüllkurvenfolger (Envelope-Follower) mit getrennt einstellbaren Attack- und Release-Zeiten für jeden Kanal. Das Modul ist dazu gedacht aus den vier Eingangssignalen des A-135-4A Hüllkurve-Signale abzuleiten, die dann wiederum zur Steuerung von Parametern des A-135-4A über das Modul A-135-4B verwendet werden. Anwendungsbeispiele hierfür sind Ducking (d.h. das Signal eines Kanals wird dazu verwendet ein anderes mehr oder weniger stark leiser zu machen), sowie Kompressor- oder Expander-Funktionen. Hierzu wird der gewünschte Ausgang des A-135-4C mit dem betreffenden Steuereingang des A-135-4B verbunden und die Stärke und Polarität der Parameter-Beeinflussung mit dem zugehörigen Regler am A-135-4B eingestellt.
Das Modul A-135-4C besitzt vier Eingänge für die Audio-Signale und vier Ausgänge für die Hüllkurven-Signale. Die Eingänge können mit Hilfe der Schaltkontakte der Eingangsbuchsen über ein 10-poliges Verbindungskabel auf die vier Audio-Eingänge das A-135-4A intern normalisiert werden.
Die vier vom Modul erzeugten Hüllkurven werden mit Hilfe von LEDs angezeigt.

Folgende Module sind jetzt auch in der Vintage-Version lieferbar:

A-100SSB ist eine Kombination aus Netzteil und Busplatine mit 8 Steckplätzen für A-100-Module.
Es ist für Eigenbau-Anwendungen gedacht, bei denen maximal 8 Module mit einem Gesamtstromverbrauch bis zu 380 mA zum Einsatz kommen.
A-100SSM ist als fertig aufgebautes und geprüftes Modul erhältlich und ab September 2016 lieferbar.

Ein Video, das Sie nicht versäumen sollten ist die Live-Demonstration von Colin Benders auf einem vergleichsweise kleinen A-100-System (A-100LCB+A-100LC9). Colin zeigt in beeindruckender Weise, was man auch mit einem so kleinen System live alles anstellen kann. Er beginnt mit dem nicht vorverkabelten System und erklärt was er patcht um damit seine Live-Performance zu gestalten. Sehr sehenswert !

Technische Hinweise: Es handelt sich beim A-100PSU3 um ein sog. Schaltnetzteil, dem aber die bewährte lineare Regelung des A-100PSU2 nachgeschaltet ist. Reine Schaltnetzteile haben bei unseren Untersuchungen zu keinen zufriedenstellenden Ergebnissen geführt, so dass wir uns entschlossen haben dem internen +/-15V Schaltnetzteil um die lineare Regelschaltung des A-100PSU2 für +/-12V zu ergänzen (insbesondere Störsignale/Rauschen und eine unzureichende Spannungs-Ausregelung bei Last-Änderungen waren nicht zufriedenstellend). Nur das +5V-Netzteil ist ein reines Schaltnetzteil ohne lineare Regelung. Da die Stromabgabe des A-100PSU3 bei +/-12V asymmetrisch ist, werden wir künftig bei den A-100-Modulen auch die Stromaufnahme für +12V und -12V getrennt angeben. Es ist aber in aller Regel so, dass die Stromaufnahme aller A-100-Module bei -12V geringer als bei +12V ist. Daher kann man vorübergehend (bis alle Stromangaben aktualisiert sind) von den bisherigen Werten bei den Strömen ausgehen. Die Excel-Planungsdatei enthält bereits detaillierte Angaben zu den Strömen der A-100-Module: System-Planer (Excel™).

Ein vorhandenes Netzteil (A-100NT12 oder A-100PSU2) kann problemlos durch das neue A-100PSU3 ersetzt werden, da das A-100PSU3 annähernd die gleichen Abmessungen hat und sich die vier Montagebolzen an den gleichen Stellen wie bei den früheren Netzteilen befinden. Dennoch muss der Austausch bzw. Einbau des Netzteils durch einen Fachmann vorgenommen  werden, da eine korrekte Verkabelung der Netzspannung führenden Leitungen zwingend erforderlich ist. Zusätzlich müssen Maßnahmen gegen eine versehentliche Berührung Netzspannung führender Teile getroffen werden (mechanische Abschirmung aller Netzspannung führender Teile). Andernfalls besteht Lebensgefahr ! Vorhandene Busplatinen können weiter verwendet werden. Nur falls die +5V-Spannung benötigt wird, muss ein zusätzliches Kabel zwischen dem betreffenden Flachstecker auf der Busplatine und den +5V-Flachsteckern auf dem A-100PSU3 ergänzt werden. Werden die +5V nicht benötigt, ist das zusätzliche Kabel nicht erforderlich.

Vorübergehend sind die A-100-Gehäuse wahlweise mit A-100PSU2 oder PSU3 ausgestattet. Nach dem Auslauf des A-100PSU2 werden die Gehäuse nur noch mit A-100PSU3 angeboten. Die Gehäuse können später an Hand der Netzspannungs-Angaben nebem dem Netzeingang unterschieden werden (Netzspannungsangabe "100...240V" = A-100PSU3, Netzspannungsangabe "230V" oder "115V" = PSU2).

Auch der Lieferumfang bei den A-100 Busplatinen wird Anfang 2016 umgestellt. Künftig werden die Busplatinen mit 4 statt nur 3 Verbindungskabeln ausgeliefert. Das vierte Kabel ist für die Verdrahtung der zusätzlichen +5V erforderlich. Der Preis für die Busplatinen mit 4 Kabeln erhöht sich dadurch geringfügig. Die Busplatinen selbst sind aber unverändert, da die Busplatinen von Anfang an (d.h. seit 1996) für die zusätzlichen +5V vorgesehen waren. Es wird nur ein zusätzliches Kabel zur Verdrahtung der +5V benötigt, sofern diese genutzt werden sollen.

Die Verdrahtung des A-100PSU3 mit den Busplatinen und dem Netzeingang finden Sie in diesem Dokument: A100PSU3_wiring.pdf. Von Laien darf der Einbau und die Verdrahtung des A-100PSU3 auf keinen Fall durchgeführt werden! Es besteht Lebensgefahr !

Editor's choice: A-100

Das gesamte Interview mit Parallel Words ist online verfügbar:
